O cabo XLR é a peça mais barata do meu home studio e foi a que mais me fez perder tempo. Passei uma semana regravando voz por causa de um estalo que aparecia do nada. Desconfiei do microfone, quase mandei a interface para a assistência. Era o cabo, rompido perto do conector de tanto eu enrolar no braço. Aqui vai o que eu queria ter lido antes.
O que é o cabo XLR e por que ele virou padrão
O cabo XLR tem conector redondo, trava e três pinos, e virou o padrão do cabo XLR para microfone em estúdio, palco e rádio. Ele leva ao pré-amplificador um sinal analógico fraquíssimo, na casa dos milivolts.
Esse sinal fraco é o problema: qualquer interferência no caminho é amplificada junto com a voz. O XLR se defende com sinal balanceado, malha de blindagem e uma trava que não solta num tropeço.
Ele também leva energia: o condensador XLR recebe pelo próprio cabo os +48V da interface, o phantom power, que eu detalho no texto sobre como funciona o microfone condensador.
Os 3 pinos do XLR: terra, positivo e negativo
Cada pino tem uma função fixa:
- Pino 1, terra: ligado à malha de blindagem, escoa a interferência que bate no cabo.
- Pino 2, positivo (quente): leva o áudio na polaridade original.
- Pino 3, negativo (frio): leva o mesmo áudio invertido, como imagem no espelho.
Já houve fabricante usando o pino 3 como quente, e misturar equipamentos invertia a polaridade. A norma AES14, da Audio Engineering Society, fixou o pino 2 como positivo. Na prática, cabo de microfone liga 1 com 1, 2 com 2 e 3 com 3.
Por que o XLR balanceado corta ruído em cabo longo
O XLR balanceado manda o áudio duas vezes: normal no pino 2 e invertido no pino 3, em dois fios trançados. Perto da fonte do notebook, a interferência atinge os dois fios igual. Na chegada, a interface inverte de volta o pino 3 e soma com o pino 2:
- a voz, que viajou em polaridades opostas, fica em fase e soma;
- o ruído, que entrou igual nos dois, fica oposto depois da inversão e se anula.
É a rejeição de modo comum. Não é perfeita, mas em palco é normal ver 30 ou 50 metros de cabo de microfone sem ruído audível. O cabo desbalanceado não tem esse truque, e o ruído que entra fica grudado na música.
Cabo XLR macho e fêmea: qual ponta vai onde
Todo cabo XLR macho e fêmea segue uma regra simples: o sinal sai do macho e entra na fêmea. O macho tem pinos; a fêmea tem furos e a trava.
- Fêmea no microfone, que tem saída macho.
- Macho na interface ou na mesa, cuja entrada é fêmea (muitas vezes combo, que aceita XLR e P10).
- Da mesa para a caixa ativa: fêmea na saída da mesa, macho na caixa.
Com vários microfones, entenda como a mesa de som distribui esses sinais antes de comprar cabo no escuro. E aperte a trava para tirar o cabo: puxar sem soltar afrouxa os contatos.
XLR ou P10? E onde entra o USB

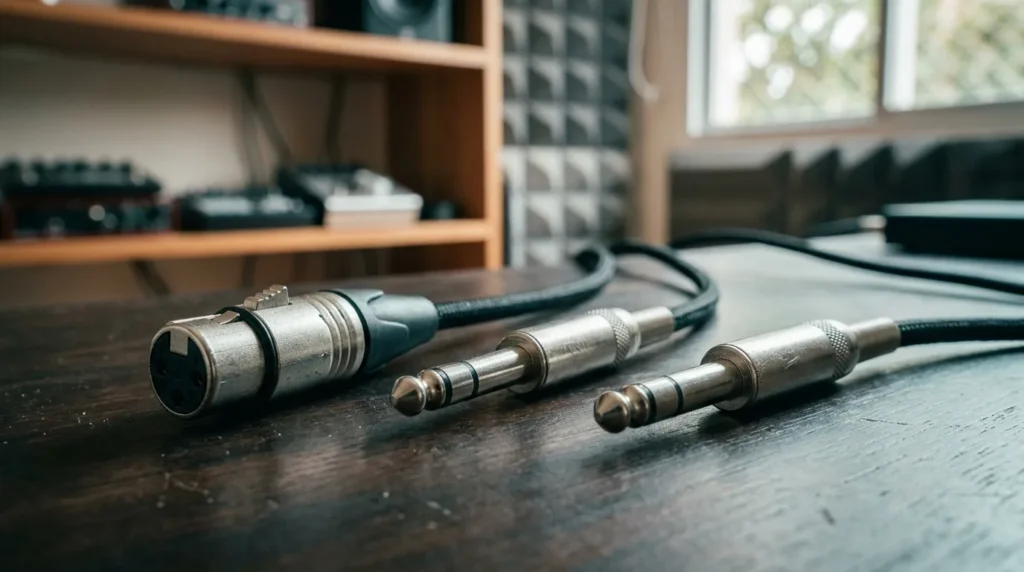

A dúvida entre XLR ou P10 nasce porque a entrada combo aceita os dois. Mas eles não se equivalem, e o P10 (o plugue de 6,35 mm da guitarra) tem duas versões.
P10 TS e P10 TRS: conte os anéis
O TS tem um anel preto e é mono desbalanceado: cabo de guitarra, baixo e pedal. O TRS tem dois anéis e três contatos, como o XLR. Ele leva sinal balanceado da interface para o monitor de referência, ou dois canais desbalanceados no fone estéreo. Quem define o uso é o aparelho dos dois lados.
Onde o USB se encaixa
O USB leva dados digitais, porque o conversor já está dentro do microfone USB. Quando falha, não chia: dá clique, corte ou o computador perde o dispositivo. A especificação USB 2.0 limita o cabo passivo a cerca de 5 metros.
Comparativo: XLR x P10 TS x P10 TRS x USB
| Conexão | Balanceado? | Uso típico | Alcance prático |
|---|---|---|---|
| XLR (3 pinos) | Sim | Microfone para interface ou mesa; mesa para caixa ativa | Dezenas de metros |
| P10 TS (1 anel) | Não | Guitarra, baixo, teclado, pedais | Uns 5 a 6 metros antes de perder agudo e pegar zumbido |
| P10 TRS (2 anéis) | Sim, se os dois aparelhos forem balanceados | Interface para monitor; fone estéreo (aí desbalanceado) | Longo como o XLR, quando balanceado |
| USB | Não se aplica (digital) | Microfone USB ou interface no computador | Cerca de 5 metros sem extensor ativo |
Minha regra: microfone XLR usa cabo XLR até a entrada XLR. O cabo “XLR fêmea para P10” na entrada de instrumento costuma desbalancear o sinal e entregar nível baixo, que vira chiado quando você sobe o gain. Se a interface não tem entrada XLR, o gargalo é ela: veja como escolher a primeira interface de áudio.
Comprimento e qualidade: o que muda o som e o que é marketing
Cabo é a categoria com mais promessa exagerada por centímetro.
O que faz diferença
- Blindagem densa (malha trançada ou espiral) cobrindo os dois condutores.
- Solda e prensa-cabo firmes: quase todo cabo que morreu na minha mão morreu no conector, nunca no meio.
- Capa flexível, que não memoriza curva nem racha.
- Comprimento certo: distância do pedestal à interface mais um metro. Em quarto, 3 a 5 metros resolve. Os 10 metros que comprei “por garantia” viraram uma cobra embaixo da mesa.
O que é exagero de marketing
- Cobre “livre de oxigênio” de seis noves: em 3 metros de sinal de microfone, não aparece na gravação.
- Ouro “para som mais quente”: resiste à oxidação, mas não muda o som.
- Capa grossa como mangueira: espessura não é blindagem.
- Preço alto: um cabo intermediário bem feito grava igual; o caro compensa, quando compensa, em durabilidade.
No orçamento, o cabo entra com pop filter e suporte na lista do que comprar primeiro no home studio, sem levar a maior fatia.
Cuidados que fazem o cabo XLR durar anos
Enrole no método over-under, nunca no cotovelo
Enrolar entre a mão e o cotovelo torce os condutores a cada volta, até eles quebrarem perto do conector. Foi assim que eu matei o meu primeiro. O over-under alterna a torção:
- Segure a ponta e faça a primeira volta normal (over), com o laço natural.
- Na segunda, gire o punho para dentro, para o cabo passar por baixo e formar o laço ao contrário (under).
- Alterne até o fim e prenda com velcro, sem apertar.
Acertou se, ao soltar o rolo segurando uma ponta, ele desenrola reto.
Conectores e dobras
- Nada de dobra fechada rente ao plugue: é ali que a maioria rompe.
- Puxe pelo conector, nunca pela capa, e não passe cadeira de rodinha por cima.

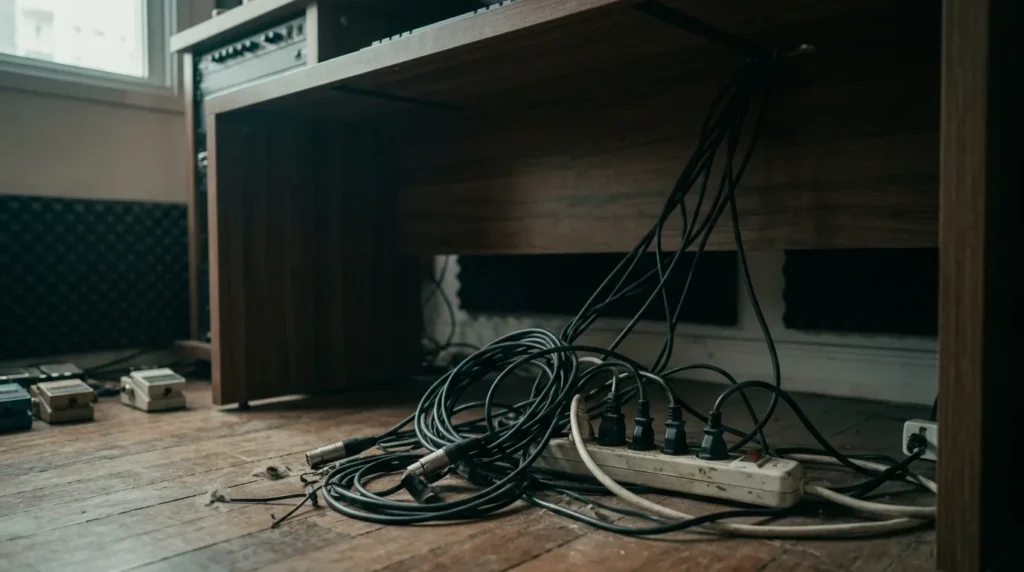

- Afaste o cabo de áudio dos cabos de força e cruze em ângulo reto quando precisar. Mais sobre fiação em como organizar um home studio no quarto.
- Desligue o +48V antes de plugar ou desplugar um condensador.
Como descobrir se o chiado vem do cabo
Primeiro, dê nome ao barulho:
- Chiado constante (“shhh”): quase sempre é gain alto ou ruído do pré. Raramente é o cabo.
- Zumbido grave contínuo: loop de terra ou cabo desbalanceado perto de energia. No Brasil ele soa em 60 Hz, a frequência da rede.
- Estalo ou corte quando o cabo mexe: é o cabo, quase com certeza.
Depois, o teste que eu faço em cinco minutos:
- Fone no ouvido, gain no nível de gravação, silêncio.
- Mexa o cabo perto de cada conector. Estalou ou cortou, achou.
- Troque por um cabo que você sabe que funciona. Se o ruído sumiu, era o primeiro.
- Se continuar, troque de entrada. Ruído que acompanha a entrada é do canal.
- Desplugue o microfone. Zumbido sem nada ligado vem da interface, do computador ou da energia.
- Para confirmar, multímetro em continuidade: 1 com 1, 2 com 2 e 3 com 3 apitam, e nenhum pino apita com outro.
Perguntas frequentes sobre cabo XLR
Qual a diferença entre cabo XLR e P10?
O XLR tem três pinos, trava e sinal balanceado; é o padrão do microfone. O P10 TS (um anel) é desbalanceado e serve para instrumento; o P10 TRS (dois anéis) pode ser balanceado.
Qual ponta do cabo XLR vai no microfone?
A fêmea, com furos, porque o microfone tem saída macho. A ponta macho vai na interface ou na mesa. Regra: o sinal sai do macho e entra na fêmea.
Cabo XLR caro soa melhor?
Não, nas distâncias de um home studio. Um intermediário com boa blindagem e solda bem feita grava igual; o dinheiro a mais compra, no máximo, conector mais durável.
Qual o comprimento máximo de um cabo XLR?
Por ser balanceado, ele aguenta dezenas de metros sem ruído audível. Em casa, meça a distância real e some um metro de folga.
O que eu faria no seu lugar
Compre dois cabos XLR intermediários de 3 a 5 metros, com prensa-cabo firme. Um em uso, outro de reserva: é a reserva que te diz em dois minutos se o estalo vem do cabo. Enrole no over-under e gaste a diferença do cabo “premium” em tratamento da sala, onde o dinheiro vira som. O resto está em equipamentos que já passaram pela minha bancada.
Sobre o autor: Valton Aparecido Lopes Bernardo grava e produz áudio em casa e escreve na Ressoando Acústica sobre o que testou na prática, inclusive os cabos que estragou até aprender a enrolar direito.
